小智AI ESP32S3开发板+面包板DIY模块购买大全
文章目录
关于小智AI聊天机器人面包板方案DIY复刻，相关硬件终端的元件/模块购买说明：
本项目以开源为主，但我们会挑选一些经常购买的链接放到文档里，方便大家参考，更多的请自行到某宝或其他购物平台搜索。
唯一需要特别注意的是一定要认准使用官方模组的开发板！
另外，市面上果云的开发板芯片模块信号稳定，QQ群友反馈信号问题较少，可以使用。

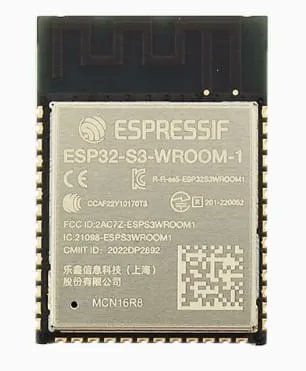

请尽量选择使用官方模组的开发板，ESP32-S3-WROOM-1官方模组如下图：
1）散件就按模块的名称搜索，例如开发板搜索 “ESP32 S3 开发板”，麦克风搜索 “INMP441”，音频功放搜索 “MAX98357”，一般同一家店铺就能买齐清单上的模块（ML307R-4G模块除外）。
2）组合套件请搜索关键词 “小智AI ESP32”，或 “小智AI ESP32S3” 等，其他搜索自行发挥。
注意：由于商家产品存在差异，请尽量选择信誉高销量高评价好的店铺购买，购买咨询和售后质量问题请自行和商家协商
ESP32-S3-DevKitC-1 开发板及元件购买（散件）
2.1 ESP32-S3-DevKitC-1 开发板
小智AI聊天机器人硬件方案主要采用乐鑫 ESP32-S3-DevKitC-1 开发板（搭载ESP32-S3-WROOM-1/1U N16R8芯片模块）。

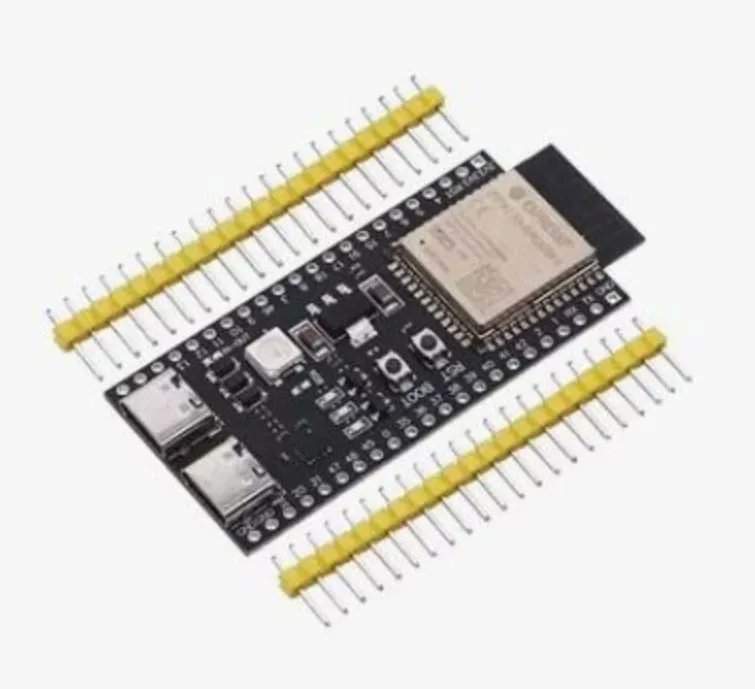

目前市面上主要有44个IO引脚的乐鑫标准版（版本1）和 42个IO引脚的GOOUUU果云版（版本2），都搭载ESP32-S3-WROOM-1/1U N16R8芯片模块，小智AI聊天机器人都支持，主要区别为IO接口位置有些不同，参考如下图示：
44个IO引脚的乐鑫标准版

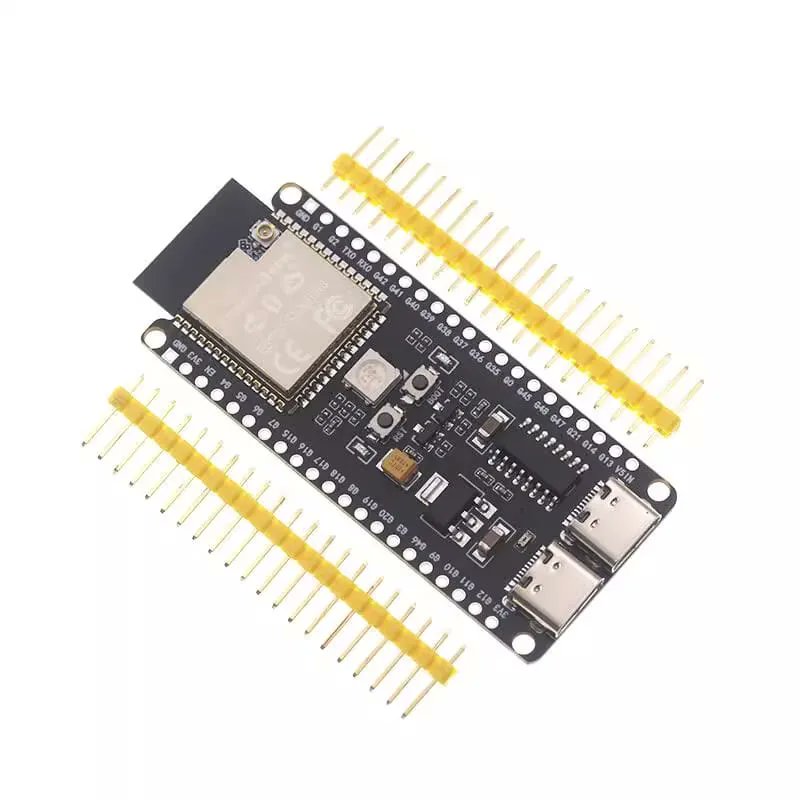

42个IO引脚的GOOUUU果云版

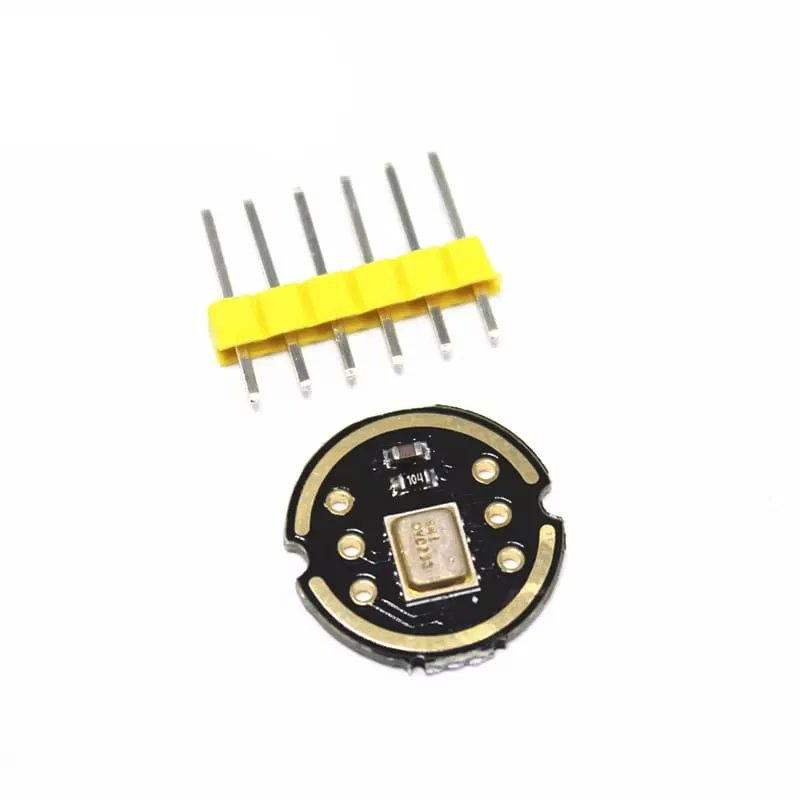

2.2 MEMS 数字麦克风（INMP441）
1）建议购买已经焊接排针的配件，方便插接到面包板上；
2）购买麦克风搜索 “INMP441”；
3）价格一般在5.5-9元之间，貌似最近涨价了。
2.3 数字功放（MAX98357A）
1）建议购买已经焊接排针的配件，方便插接到面包板上；
2）在购买数字音频功放请搜索 “MAX98357” 或 “MAX98357A” 等；
3）价格一般在3-6元之间；
4）型号：MAX98357A、MAX98357B 和 MAX98357 通用，都是支持的。
MAX98357的BGA封装成本低，音效可能差一点，群友反馈有些问题，不推荐购买BGA封装的MAX98357音频功放。

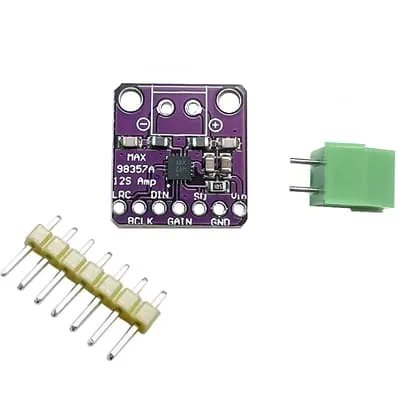

MAX98357A参考图

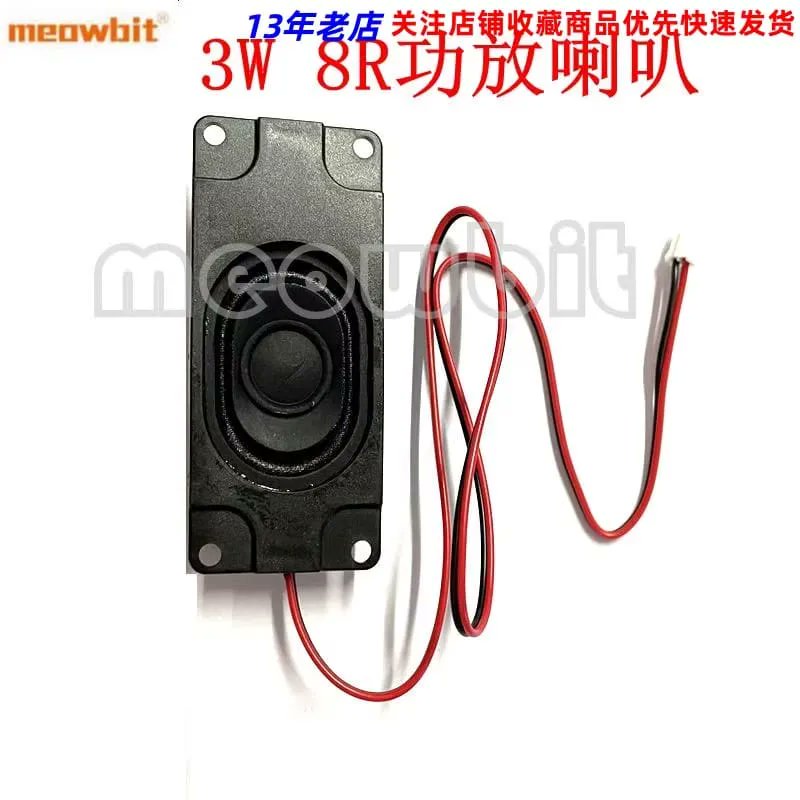

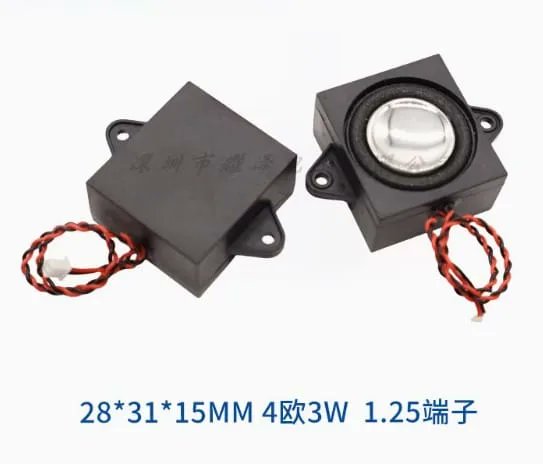

2.4 腔体喇叭
1）推荐腔体喇叭（8Ω 3W）/ （4Ω 3W），超过这个功率的喇叭不能发挥完全功效。
2）搜索 腔体喇叭 3W ；
3）价格一般在 2元-10元不等，贵一点的可能效果好一点，请自行选择；
4）喇叭接线端子，请根据你购买的数字功放接线来，MAX98357对接不需要接线端子，为螺丝孔固定。
如果用功率更大的喇叭，或者立体声双喇叭等，需要另外供电和音频模块支持，用户自行考虑。
端子可自行选择或不要

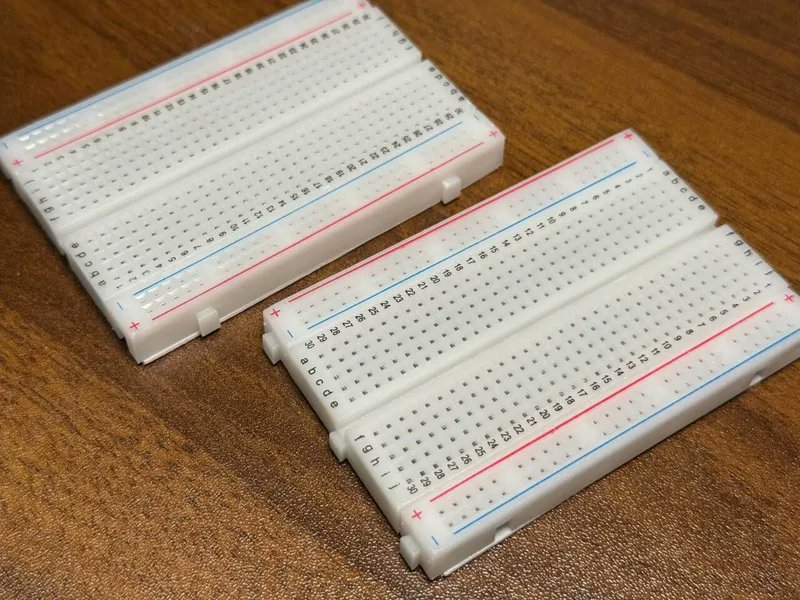

2.5 面包板（2 块 可拼 400 孔，可选，推荐）
1）推荐采购2块400孔面包板，如果没有面包板，我们在开发板上接的电子元件越来越多后，很容易就会乱成一团糟。如果你使用杜邦线或者焊接组装，可以不用需要购买面包板。
2）购买 搜索 400孔面包板
3）价格在 1.5-5元不等，建议购买质量好一点的面包板。

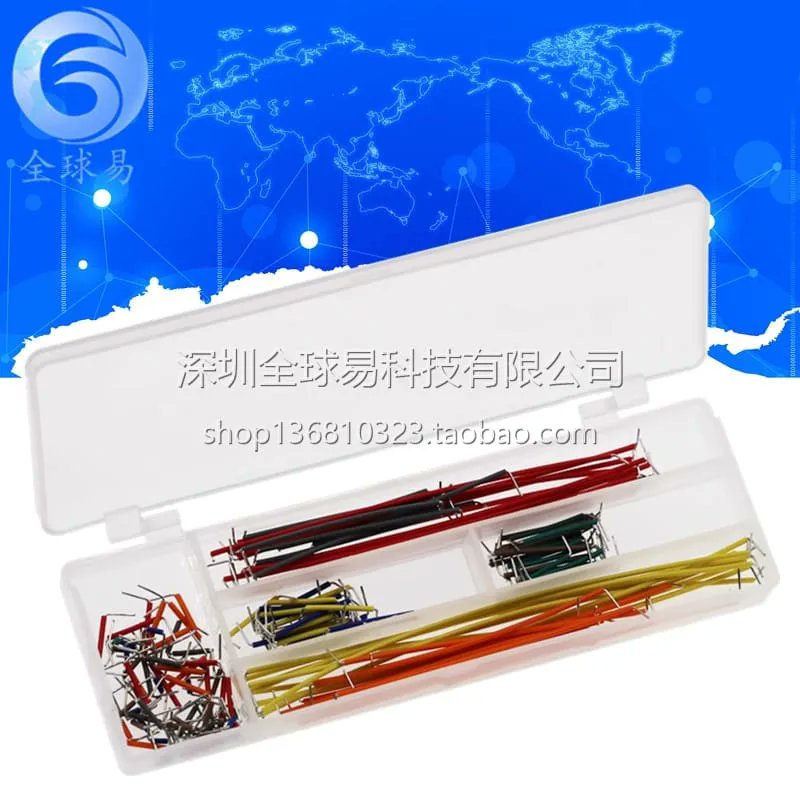

2.6 导线（跳线1盒，杜邦线若干）
1）建议直接购买1盒的套装，包含了多种规格的跳线。
2）购买搜索 面包板 跳线
3）参考价格 5-7元
- 注意：如果你使用杜邦线连接（不使用面包板），请在购买杜邦线加上几条1分2的分叉线（母线3条）用于麦克风和数字功放的短接，以解决开发板的电源3V3和接地GND的排针接口不够用的问题。

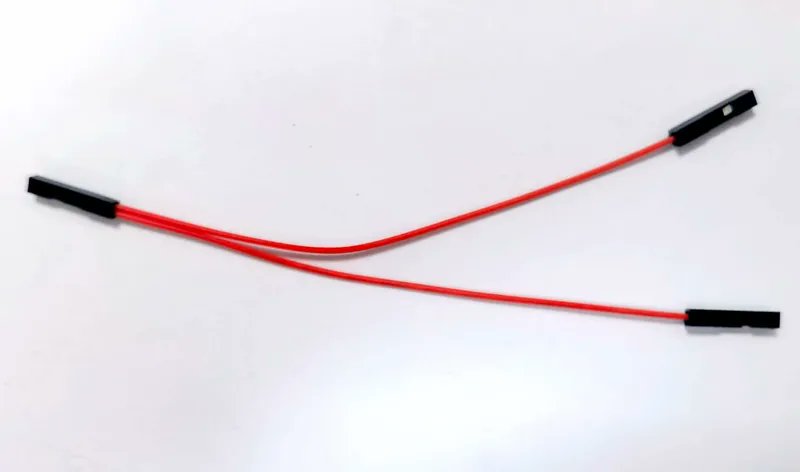

杜邦线1分2母线

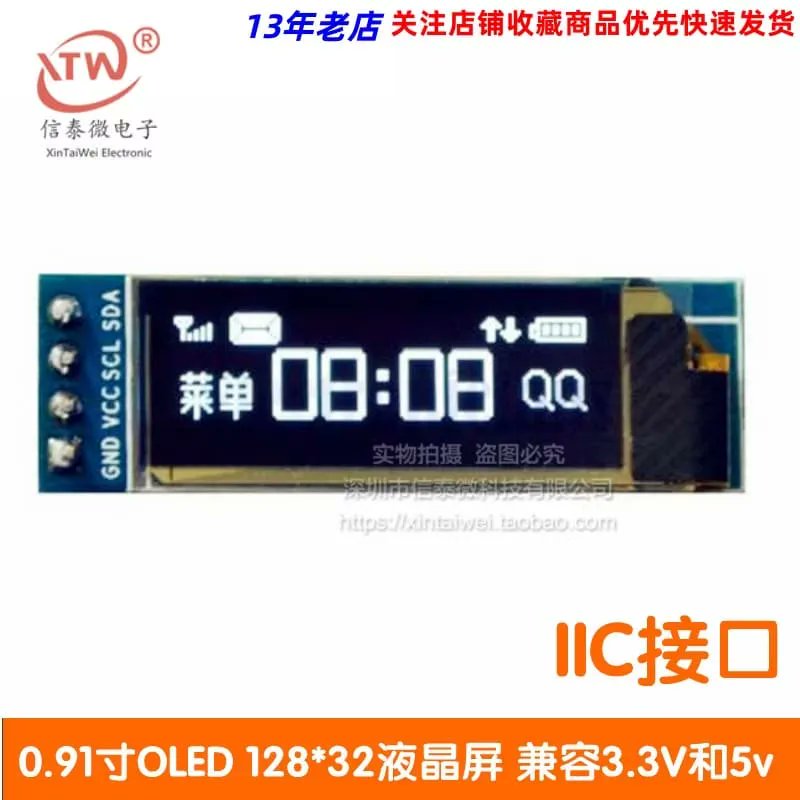

2.7 OLED 显示屏（IIC 接口，推荐，可选）
1）购买时需要确认是使用 SSD1306 驱动的，建议选择引脚GND开头的屏幕（和接线教程一致），默认尺寸0.91寸，0.96寸或1.3寸SSD1306 驱动的OLED屏幕同时支持，需要调整分辨率（开发环境编译）。
2）搜索 SSD 1306 OLED屏
3）参考价格在5-7元中间

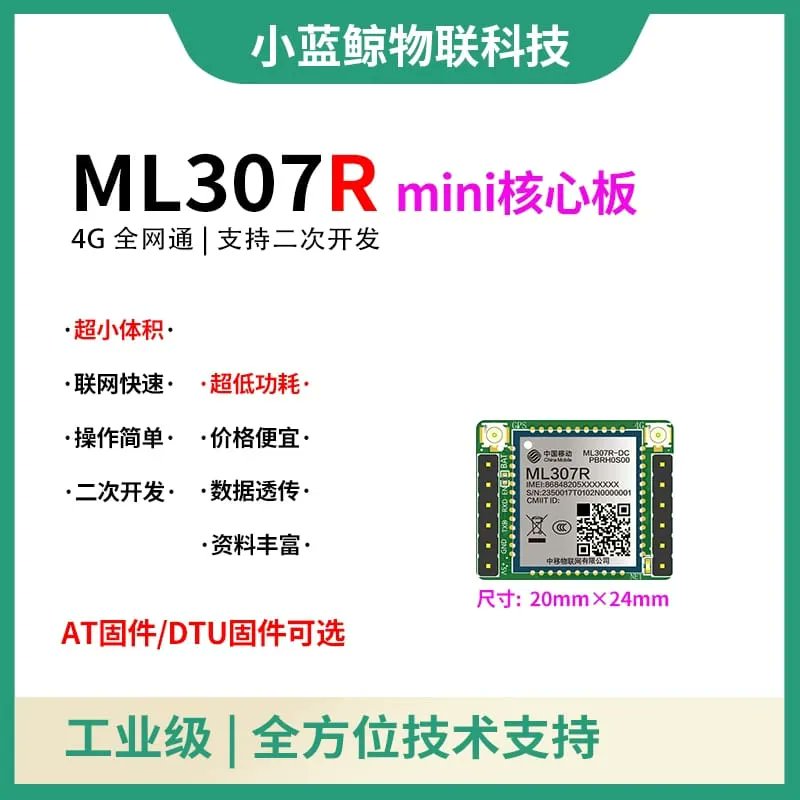

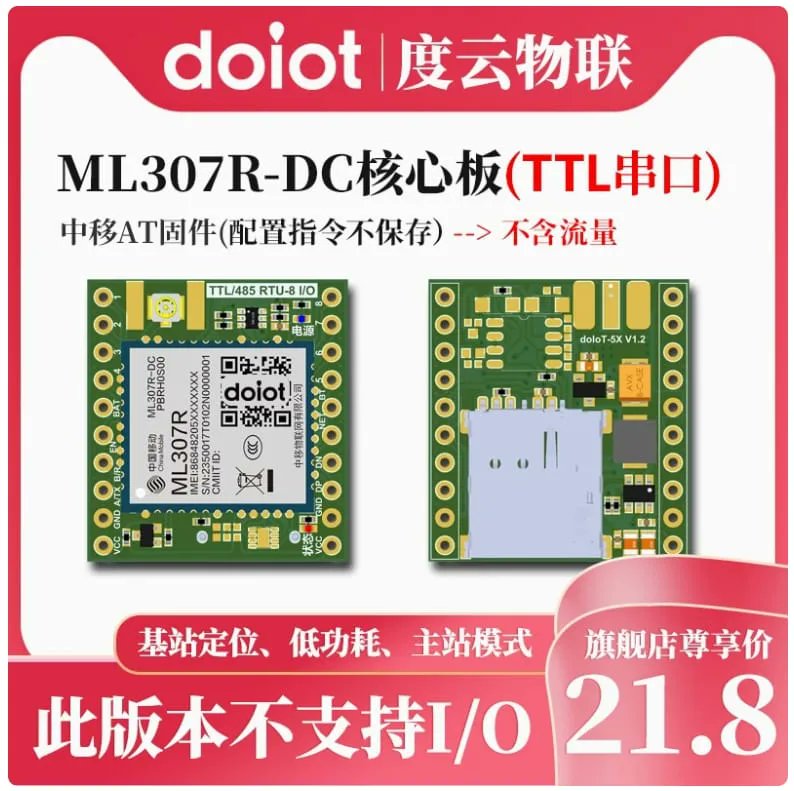

2.8 ML307R - 4G Cat1通信模组（可选）
注意：中移 ML307R 4G Cat1通信模块购买时，请一定要选择 AT固件版本！！！其他版本暂时不支持！！！
1）请选择ML307R 4G Cat1通信模块 AT固件版本；
2）ML307R-DL和ML307R-DC版本都可以，普通用户购买DL版本即可，开发者可选择DC版本（支持openCPU等，具体自行了解）；
3）建议购买可插拔卡模块，带SIM卡座的，以便更换4G流量卡。贴片卡是焊接在PCB板上的，尽量不要选择，可另外购买流量卡或者自己用手机卡（带数据流量）；
4）建议购买时选择天线，以便增强4G移动信号。
购买链接参考：
小蓝鲸物联科技：https://item.taobao.com/item.htm?from=cart&id=797466121802&skuId=5434497184727
度云物联: https://detail.tmall.com/item.htm?_u=ko1bsr22a1&id=737949327567
2.9 微动开关/按钮
使用尺寸6*6MM微动开关/轻触开关，在面包板上请岔开横行按示意图插到面包板，按钮如下图示：
注意：为防止新手短接引脚，虾哥推荐2脚的直插按钮，替代4脚的（老手忽略）。
购买链接参考：https://item.taobao.com/item.htm?id=42823169259
ESP32-S3-DevKitC-1 开发板及面包板套件
小智AI聊天机器人终端硬件，面包板DIY方案请购买ESP32-S3开发板及面包板套件，可节省搜索比较元器件的时间，方便用户一次性购买，对比散件可能节省快递费用，用户可以自行选择购买。
面包板 小智AI WIFI 组合套件（不含4G模块），根据接线教程插线（不用焊接），新手推荐 面包板（组装好）版本；
参考链接：待补充
也可以在购物平台搜索 小智AI 面包板 套件， 对比选择。

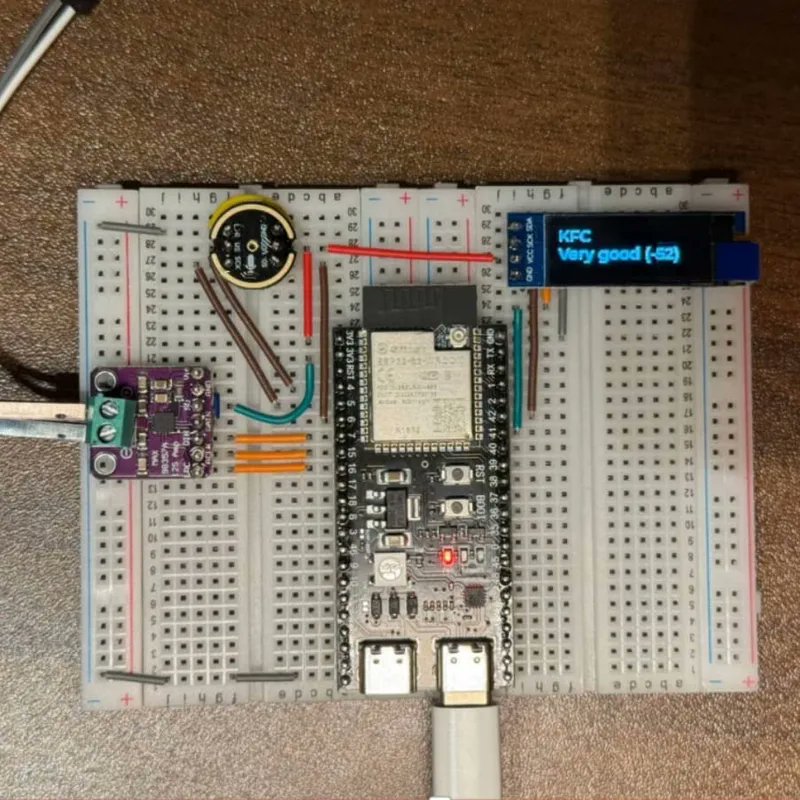

预览如下图示：
注意：新手用户建议买集成套件（免接线），推荐购买小智AI官方商用产品，或文档中的第三方开发板，见第3和第4节。其他开发板请自行到淘宝或其他平台搜索购买。
3. 进阶硬件升级选件（解锁 Personal Agent 形态）
在完成了基础的麦克风、喇叭、0.91寸单色OLED、按键的面包板基础音频链路后，如果你想进一步将小智 AI 从单纯的“语音对话音箱”升级为拥有生命力、具身动作与多模态能力的 Personal Agent（物理个人智能体），推荐选购以下进阶模块进行扩展升级：
| 进阶元件 | 推荐型号 / 关键规格 | 参考价格 | 解锁的高阶能力与 Agent 玩法 |
|---|---|---|---|
| 灵动表情圆屏 | GC9A01 1.28寸圆形彩屏（SPI 接口，分辨率 240×240） | 12~18 元 | 替换基础单色 OLED，呈现 Cozmo / Vector 风格的动态眼球动画、开心/思考/困倦等多维情感反馈。 |
| 视觉摄像头模组 | OV2640 / OV5640 摄像头（排线引脚需与开发板匹配，或选购带座版本） | 10~18 元 | 解锁 多模态 Vision Agent：工位桌面识物、手势识别、看图答疑、桌面专注与久坐提醒。 |
| 微型微动舵机 | SG90 9g 微型舵机（180° 或 360°，工作电压 3.3V-5V） | 4~7 元 | 实现 实体身体语言动作：配合语音节奏实现点头、摇头、转头寻人，告别冰冷静态盒子。 |
| 电容式触摸模块 | TTP223 电容触摸传感器 / 导电铜箔 | 0.8~2 元 | 实现 摸头互动与手势轻触打断：无需用力按压机械微动开关，摸摸“脑袋”即可唤醒或停止播报。 |
| 便携移动供电套件 | TP4056 Type-C 锂电充放保护板 + 3.7V 聚合物锂电池（500~1000mAh） | 10~15 元 | 摆脱桌面电源线束缚，配合 ML307R 4G 模组，打造成可随身挂带的 实体 AI 挂坠 / AI Pin。 |
4. Personal Agent（个人物理智能体）前沿玩法矩阵
结合小智开源服务端的高扩展性、大模型多模态能力以及 MCP（Model Context Protocol，模型上下文协议），ESP32-S3 小智机器人可以演化出以下典型玩法：
4.1 玩法一：工位效率物理副驾（Desk Copilot + MCP 联动）
-
核心定位：打通电脑与工作台的物理自动化代理。
-
应用场景：
-
晨间语音看板：清晨走到工位，唤醒小智：“今天有什么重要安排？”，小智通过飞书日历 / Google Calendar MCP 读取今日行程，同步在圆屏上显示高优待办。
-
代码与构建实体告警：开发过程中，当 GitHub Action 流水线构建失败或云端监控报警时，小智桌面屏幕闪烁红光并语音播报：“Master，最新提交的 PR 构建报错，请检查日志”。
-
一句话发指令：“小智，把刚才讨论的需求提一个飞书任务，负责人指派给我”，小智直接调用 Lark Task MCP 完成创建。
4.2 玩法二：具身情感伴侣与桌面宠物（Desk Pet Agent）
-
核心定位：具备长期记忆与情绪温度的陪伴伙伴。
-
应用场景：
-
长时记忆系统（Long-term Memory）：接入 Mem0 或向量记忆库，小智拥有持久的个人记忆，能记住你的作息习惯、技术偏好、最近攻坚的项目，每次交互都具备前因后果的连续性。
-
个性化音色复刻（Voice Cloning）：通过 CosyVoice、ChatTTS 或 MiniMax 进行声音克隆，赋予专属的声音人设（温暖管家、二次元角色、专业导师等）。
-
动态情绪与拟人生理状态：长久无互动时圆屏显示闭眼打呼噜动效；轻触头部电容按键唤醒；对话时根据模型情感识别实时变换多达十几种拟人眼神。
4.3 玩法三：多模态视觉小助理（Desk Vision Agent）
-
核心定位：看懂物理世界的桌面多模态探针。
-
应用场景：
-
桌面识物与排错：“小智，看看我桌上的这个电阻色环是多少阻值？”或“看一眼屏幕上的电路图，引脚连对了吗？”，小智抓帧上传 VLM（Qwen-2.5-VL / GPT-4o）并语音解答。
-
专注陪伴与工位健康：工位视线检测，检测到久坐超过 60 分钟自动在屏幕上显示放松颈椎动效并给出提醒。
4.4 玩法四：随身 AI Pin 挂坠（4G 移动便携版）
-
核心定位：摆脱局域网 WiFi 的全场景随身智能体。
-
应用场景：
-
搭载 ML307R 4G Cat.1 模组与微型锂电池，配合 3D 打印轻量外壳，变身便携式 AI 徽章，支持户外随时随地灵感速记、旅行路线语音导游及随身外语翻译。

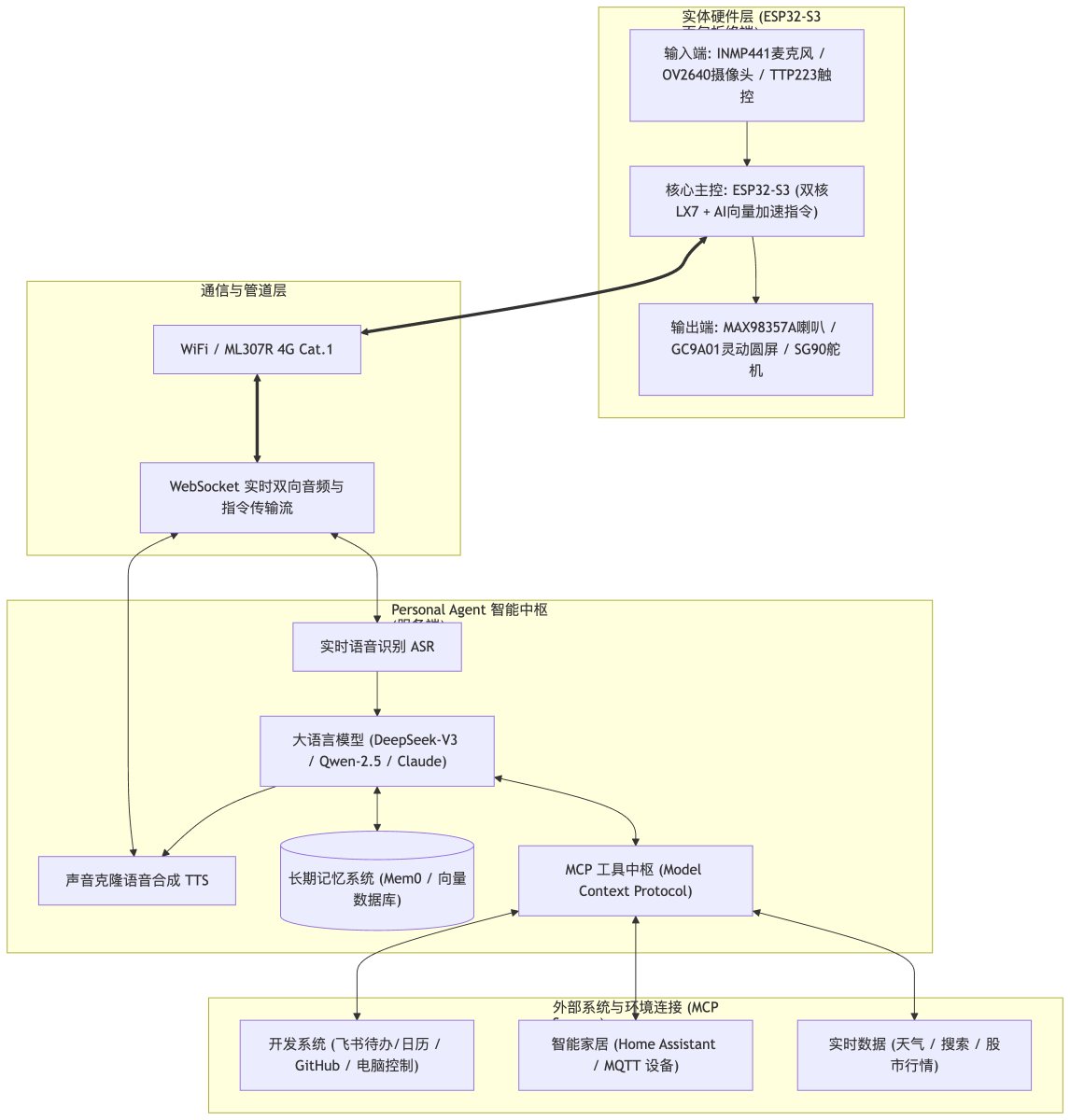

5. Personal Agent 软硬件架构全景
