如何从零 DIY 复刻一只可爱的 Microduck

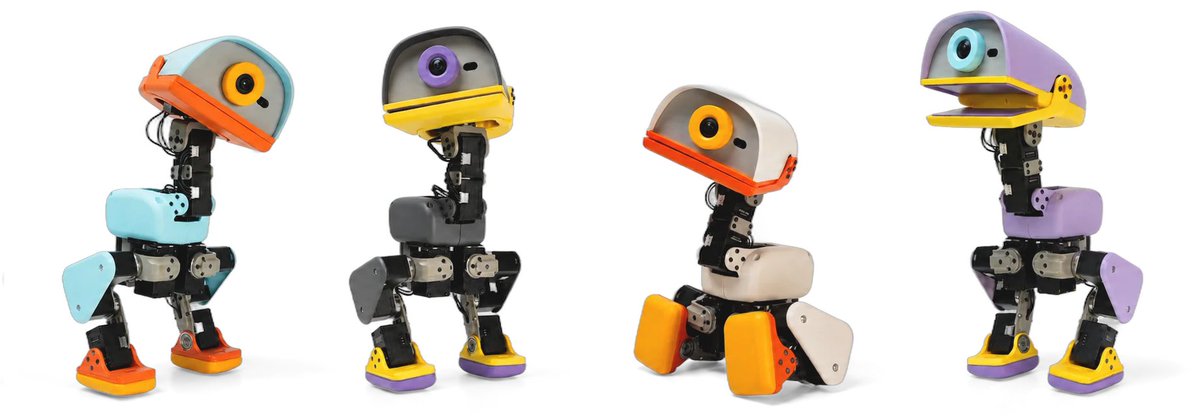

Microduck 是一只约 25 cm 高的小型双足机器人。

Microduck 用 15 个 Dynamixel 舵机构成双腿、颈部、头部和嘴部，其中 14 个关节由行走策略控制，嘴部单独控制。主控板持续读取舵机位置和 IMU 姿态，把这些数据交给一个 ONNX 神经网络，再把网络输出转换成新的关节目标。这个循环每秒运行 50 次

与传统预先写好每一步关节角度的机器人不同，Microduck 的步态先在 MuJoCo 仿真器中通过强化学习训练，再部署到真机。

因此，复刻工作需同时完成四件事：

• 重建与仿真模型一致的机械结构

• 搭建舵机、电源、IMU 和主控系统

• 让真机使用与训练一致的关节顺序、坐标系和控制频率

• 将训练策略导出为 ONNX，并分阶段调试到能够站立和行走

机器人组成部分

从机械上看，Microduck 可以分为躯干、左右腿和头颈三条运动链：

• 躯干是整机根节点，安装主控、电源、电池和通信板

• 每条腿有髋 yaw、髋 roll、髋 pitch、膝和踝五个关节，两条腿共 10 个

• 头颈有颈俯仰、头俯仰、头偏航和头侧倾四个策略关节

• 嘴部还有一个单独舵机，因此总数是 15 个舵机、14 个策略动作

• 运动 IMU 安装在机身上，为策略提供角速度和重力方向

机器人站立时，神经网络每 20 ms 根据最新姿态重新计算下一组关节目标。被轻推或落脚产生偏差后，下一周期的动作会随状态变化，这就是它能够闭环保持平衡的基础。

开始前需要什么基础

你不需要是强化学习专家，但最好具备以下基础：

• 会使用终端执行命令，能安装 Linux 软件和查看日志

• 会使用一种 CAD 软件，并做过基本的 3D 打印装配

• 能使用万用表，理解电压、电流、共地和稳压的概念

• 了解舵机的 ID、零位、方向和机械限位

如某一项还不熟悉，可先完成仿真和单舵机台架，暂时不要直接制作整机。

七个关键词

本教程带你做到的程度

最终目标是一只能够完成以下闭环的复刻鸭：IMU 和舵机产生状态数据，主控以 50 Hz 运行策略，15 个舵机收到目标位置，机器人完成站立和行走。

摄像头、ToF、音频和 NFC 属于后续扩展，不影响第一版行走闭环。RPI Robot HAT 上与行走无关的音频、第二 IMU 和扩展接口也可以不装，但它承担的总线收发和主控供电功能须由原板或等效模块实现。

整个过程分成八个阶段：

1. 固定源码版本

2. 跑通仿真

3. MJCF → 装配图与 CAD

4. 机械试制电源、总线与 IMU

5. 主控与运行时

6. 校准、训练与 ONNX

7. 分级真机调试

官方仓库用于确定控制接口、仿真和部署流程，第三方 microduck-replica 用于恢复装配关系并辅助 CAD 重建。

目录

1. 系统架构与控制链

2. 舵机、动作与关节顺序

3. 61 维观测与 ONNX 契约

4. 材料与工具

5. 跑通仿真

6. 从 MJCF 重建装配图与 CAD

7. 电源与 Dynamixel 总线

8. IMU 到 Dynamixel 桥接

9. 主控、Linux 与运行时

10. 舵机编号、零位与整机校准

11. 训练、导出与部署策略

12. 分级真机调试

13. 硬件变化与重新训练

14. 常见故障排查

15. 项目验收清单

1. 系统架构与控制链

先不要急着购买零件，理解数据怎样在机器人里流动，后面的接线、校准和部署才不会变成照抄命令。

可以把 Microduck 看成“主控电脑 + 接口与电源板 + 一条设备总线 + 传感器 + 神经网络”：

1. 主控从总线读取状态

2. 神经网络计算动作

3. 主控再把动作写回舵机

后面的接线、校准和部署，都是在维护这条数据链。

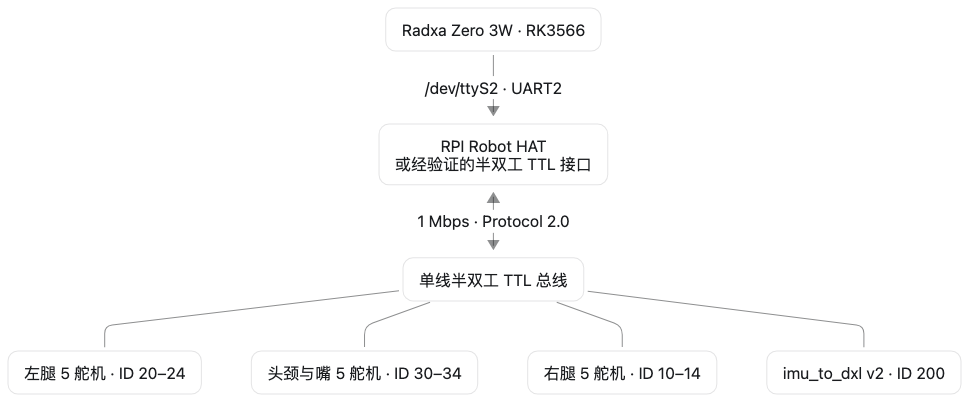

1.1 硬件路径

这里的单线指单根数据线，完整连接仍包含数据、VDD 和 GND。官方 HAT 同时提供 TTL 与 RS-485 接口，但 Microduck 的 XL330 使用三针 TTL 接口。

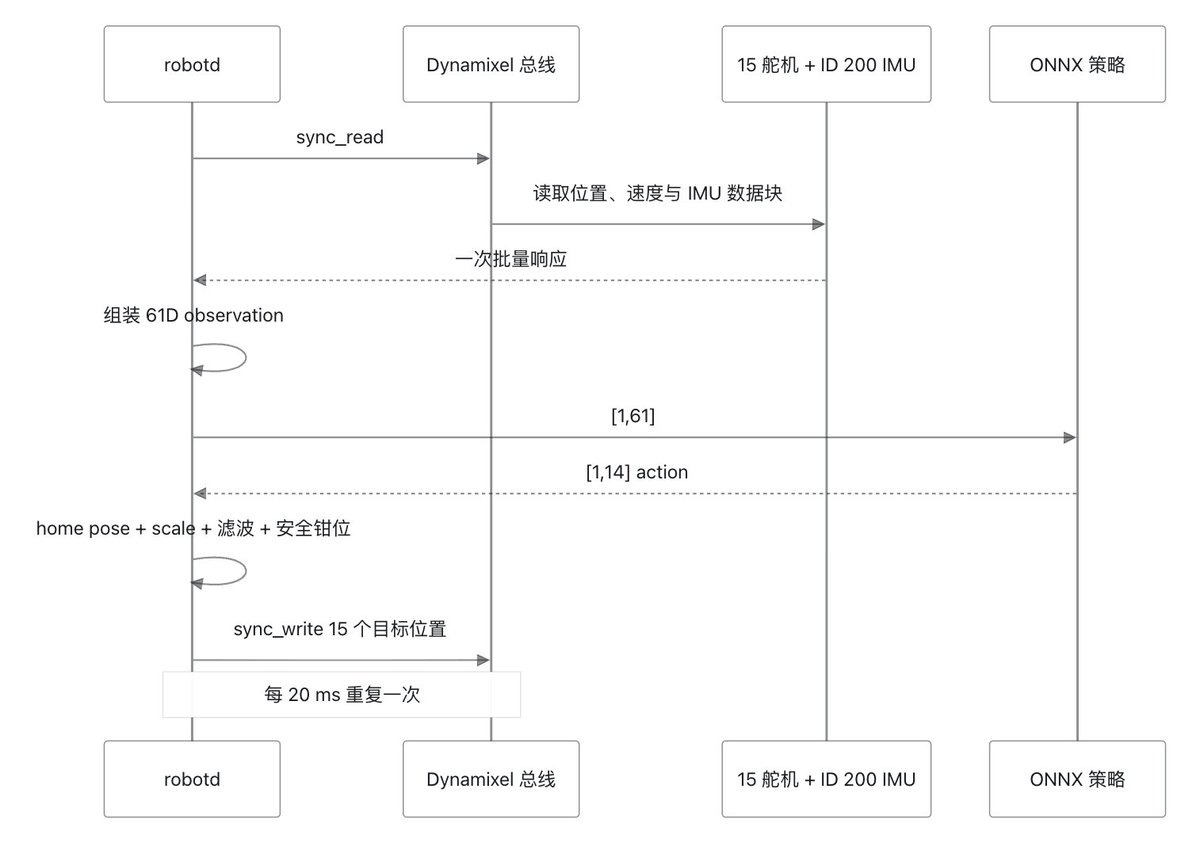

1.2 每个 20 ms 周期发生什么

官方 robotd 当前设计为 50 Hz：

电压和温度不需要塞进每个 20 ms 周期。官方设计每秒另读一次慢速传感器寄存器，降低总线占用。

1.3 软件服务

官方运行时是 Rust workspace，没有采用 ROS 作为核心框架。当前架构把职责拆成多个守护进程：

控制接口使用 Unix socket 上的 JSON-RPC。

客户端发送“走多快、头看哪里、执行什么动作”，不是直接远程写舵机寄存器。

2. 舵机、动作与关节顺序

现在把控制链落到具体关节上。Microduck 有 15 个物理舵机，但行走策略只输出 14 个动作，因为嘴部不参加步态控制。运行时需要把 14 个动作插入一个包含嘴部槽位的 15 元目标数组，再发送到总线。

策略动作顺序是整个项目最不能重排的部分。顺序错一位，网络能正常推理，但动作会被送到错误的关节。

2.1 策略动作顺序

2.2 14维动作到15槽目标数组

在运行时内部，15个电机目标可以理解为：

[左腿 5 | 头颈 4 | 嘴 1 | 右腿 5]
  0..4     5..8      9      10..14

策略动作数组则是：

[左腿 5 | 头颈 4 | 右腿 5]
  0..4     5..8      9..13

不能把 action 9 直接写给 15 槽数组的 index 9。那会把右髋命令写到嘴上，并让整条右腿错位。

2.3 被动关节不是策略关节

轮子和回差模型中的关节使用 passive_* 命名。它们可能出现在 MuJoCo 的qpos/qvel 中，但不进入 14 维策略关节列表。

roller 或 backlash 模型会改变 MuJoCo 索引，因此自定义代码应调用官方辅助函数解析舵机关节。

3. 61维观测与 ONNX 契约

神经网络并不会直接看到机器人，它只接收一个按固定顺序排列的 61 维数字数组，其中包含 IMU、关节状态、上一时刻动作和运动命令，网络返回 14 个动作值。

所谓部署契约，就是训练端和真机端必须对这些数字的顺序、单位和缩放达成完全一致。

最容易犯的错是网络能够运行、输入形状也正确，但某些字段顺序或单位不一致，导致真机做出错误动作。

3.1 完整布局

命令块为：

twist(3) + head_pose(4) + body_pose(6)

当前运行时文档进一步明确其顺序：

48..51  vx, vy, vyaw
51..55  neck_pitch, head_pitch, head_yaw, head_roll
55..61  body x, y, z, roll, pitch, yaw

其中 vx、vy 使用 m/s，vyaw 使用 rad/s。四个头部目标和 body 的 roll、pitch 使用 rad，body 的 z 使用 m。

运行时把 body 的 x、y 和 yaw 固定为零，z、roll、pitch 只有在 body-pose 模式下才非零。

固定为零不代表可以删掉这些槽位，共享 61 维布局正是不同策略能够切换的前提。

3.2 ONNX 必须满足的条件

• 输入形状是 [1, 61]。

• 输出形状是 [1, 14]。

• 关节顺序与上节一致。

• 单位、符号、home pose 和动作缩放与训练一致。

• 观测归一化器已经烘进 ONNX。

• 推理前应先做一次 warm-up，避免第一次调用延迟出现在控制周期中。

3.3 归一化与导出

在仿真里直接 play 时，框架会应用训练时的观测归一化器，因此一个错误导出的网络可能仍然表现正常。

真机运行时没有外部 Python 训练器替你补这一步，必须使用官方导出路径：

uv run scripts/export.py \
  Mjlab-Velocity-Flat-MicroDuck \
  --wandb-run-path <entity/project/run_id>

不要手工把 .pt checkpoint 转 ONNX 后就部署，会漏掉观测归一化器。

4. 材料与工具

第一版先围绕“能站、能走”的核心闭环采购。摄像头、ToF、音频和 NFC 不参与基础行走，可以在步态稳定后再增加。

下面的 BOM 是功能清单，不要求一次买齐。建议先购买主控、1–3 个舵机、总线接口和限流电源完成台架测试，再扩展到 15 个舵机和整机结构。

4.1 最小核心 BOM

4.2 主接口PCB选择

RPI Robot HAT 不是只能根据照片重画的未知板卡。Pollen Robotics 已经公开 elec_RPI_Robot_HAT(https://github.com/pollen-robotics/elec_RPI_Robot_HAT)，仓库包含 KiCad 原理图与 PCB、生产用 Gerber、BOM、贴片坐标和机械模型。

这些是有价值的制作依据，在打板前须逐项核对PCB 修订号、板框和固定孔、器件与连接器高度、40 针接口、电源网络，以及与所用 Radxa 和外壳的兼容性。

官方 PCB 的板框约为 65.0 × 30.9 mm，板厚 1.0 mm。设计卡槽、支柱和连接器开口时，应从该修订的 KiCad／Gerber 及实际器件尺寸建立配合，不能直接用仿真 STL 的近似板框。

HAT 集中四类功能：

• 把 Radxa 的 UART2 接到 Dynamixel TTL/RS-485 物理接口。Microduck 使用其中的三针 TTL 接口。

• 接受电机连接器一侧的电源输入，并为主控生成电源。

• 提供 TLV320AIC3104 音频 codec、板载麦克风和扬声器连接。

• 提供 BMI088 和 Qwiic/Stemma 扩展接口，ToF 可由此接入。

基础行走版可以不复刻音频、BMI088 和 Qwiic 部分，也可以不用完整原版 HAT，但不能把整板简单理解为音频附件。

采用简化方案时，要重新实现经过验证的单线半双工 TTL 收发、Dynamixel 接插件、主控稳定 5 V、共地和电源保护。

4.3 可选感知与交互

4.4 工具

• 数字万用表

• 可调限流电源

• 逻辑分析仪或示波器

• Dynamixel USB/TTL 调试接口

• 精度至少 0.1 g 的电子秤

• 游标卡尺

• FDM 或树脂打印机

• CAD 软件

• 螺纹规、钻头、铰刀和热熔螺母工具

• 机械吊架或测试绳

• 护目镜和耐火电池袋

第三方逆向认为，整机主要使用 M2 紧固系统，并推断了轴承尺寸和孔型。

5. 跑通仿真

第一项实际操作是在电脑上跑通官方训练环境，这样做有两个目的：

• 确认软件依赖和任务名称正确

• 在制作硬件前，亲眼看到策略的输入、输出和机器人关节如何对应

不需要真实舵机，主要是测试通过、训练冒烟测试能够运行，并能在仿真中播放一个策略。

5.1 四套资料

git clone https://github.com/pollen-robotics/microduck.git
git clone https://github.com/pollen-robotics/microduck_rl.git
git clone https://github.com/pollen-robotics/elec_RPI_Robot_HAT.git
git clone https://github.com/fanhao375/microduck-replica.git

作用分别是：

5.2 准备训练环境

当前 microduck_rl 要求 Python >=3.12,<3.13，并使用 uv 管理环境。

先按 uv 官方安装文档(https://docs.astral.sh/uv/getting-started/installation/) 完成安装。

再检查工具和显卡：

uv --version
nvidia-smi

进入 microduck_rl 后，后续的 uv run ... 会根据项目锁文件自动创建和同步 Python 环境，不需要先手工建立虚拟环境。

ARM 主机首次同步约 2 GB CUDA 依赖时，可先执行 export UV_HTTP_TIMEOUT=600，避免默认下载超时。

训练主路径要求 NVIDIA CUDA GPU。查看任务、运行部分 CPU 测试和 ONNX CPU 复演不需要本地 CUDA 训练。

5.3 检查任务注册表

cd microduck_rl
uv run list-envs

仓库当前包含行走、行走加跌倒恢复、起身、坐站、触地拾取、踢球、前滚翻和多种轮滑任务。

5.4 运行测试

uv run --with pytest pytest tests/

这些 CPU 测试会检查关节索引、奖励符号、NaN 防护等基础约束。

5.5 训练冒烟测试

uv run train \
  Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 64 \
  --agent.max_iterations 5

官方项目把“64 个环境、5 次迭代”作为低成本冒烟测试，用来提前发现配置、观测和导出问题。

5.6 正式训练

uv run train \
  Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 4096

官方给出的参考是现代 CUDA GPU 上约 1–2 小时可得到可用步态，但实际时间取决于 GPU、代码版本和训练配置，不能作为保证。

本地没有 CUDA GPU 时，可以让同一条命令通过 Hugging Face Jobs 执行：

uv run train \
  Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 4096 \
  --hf-jobs

会把任务提交到 Hugging Face Jobs，需要相应账号、权限和算力额度。

当前官方 MuJoCo Warp 训练路径要求 CUDA。

6. 从 MJCF 重建装配图与 CAD

仿真仓库里的网格不是一套可以直接生产的 CAD 图纸，每个 STL 只描述一个局部网格，真正的装配位置、父子关系和旋转轴保存在 MJCF 中。

本阶段任务是先恢复零件应该摆在哪里、绕哪里转，再把这些几何参考重建为可加工、可装配的参数化零件。

完成后，应得到一个包含 15 个刚体组和正确关节基准的 CAD 装配，而不是一堆堆在原点的 STL。

6.1 MJCF 比单个 STL 更重要

STL 只保存三角网格。MJCF 还保存：

• 刚体父子关系

• 关节轴线

• 关节限位

• 相对位姿

• 质量和惯量

• 碰撞几何

• keyframe

官方 RL 仓库当前主要模型包括：

行走模型为训练效率删除部分碰撞，不应直接拿它当完整机械干涉检查模型。

6.2 第三方装配恢复项目的输出

第三方 microduck-replica 在(https://github.com/fanhao375/microduck-replica) 中，使用官方 robot_allcollisions.xml 和其中引用的视觉网格完成了四类输出：

1. 从 MJCF 恢复零位姿态下的运动学装配关系

2. 将 47 个局部坐标系网格按刚体归并为 15 个装配部件

3. 生成四张普通视图、两张爆炸图和一张分色对照图

4. 导出 15 个已应用世界变换的 STL、一个整机合并 STL，以及源网格对照 JSON

该项目报告的零位外包尺寸约为 144 × 141 × 264 mm，整机合并网格为 796,792 个三角面，仿真刚体总质量约 737.2 g。

这些是第三方脚本对特定版本模型的输出，不是官方制造尺寸或成品称重值。

仓库导出的是已经摆到正确世界坐标的三角网格集合，便于一起导入 FreeCAD、Fusion 360、SolidWorks 或 Blender。它不是带特征树、配合约束、材料表和可编辑尺寸的原生 STEP/FCStd/SLDASM 装配体。

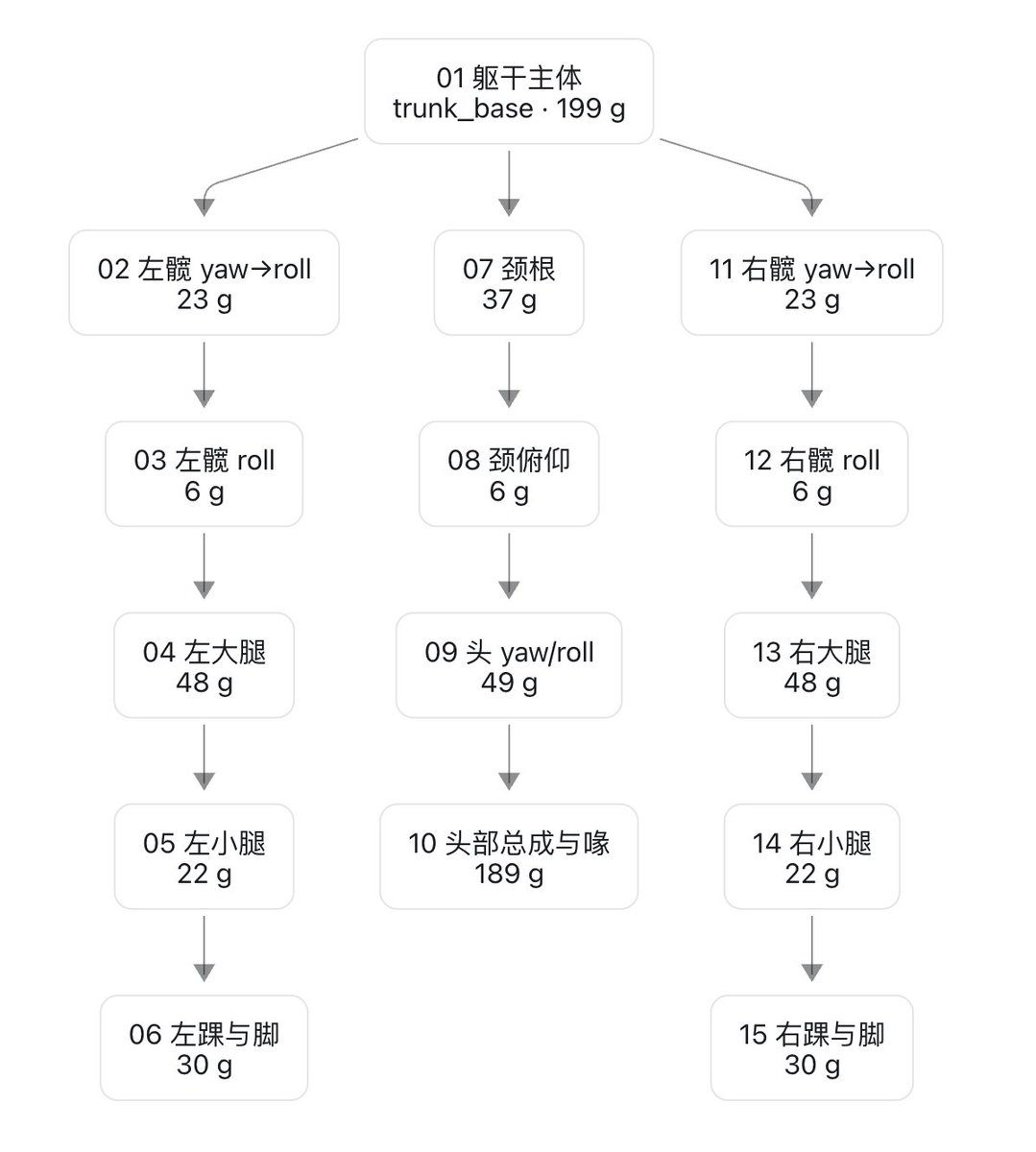

6.3 从 MJCF 得到装配树

第三方脚本按 MJCF 的 body 层级把网格归到 15 个刚体组。零位结构可概括为：

躯干和头部总成在仿真中分别约 199 g 和 189 g。这个质量分布提示头部对整机质心影响很大，摄像头、屏幕、扬声器或外壳材料一旦变化，应重新测量头部质量和惯量。

同名源网格可能在多个位置实例化，因此源网格数是各刚体引用次数，不等于唯一 STL 文件数。

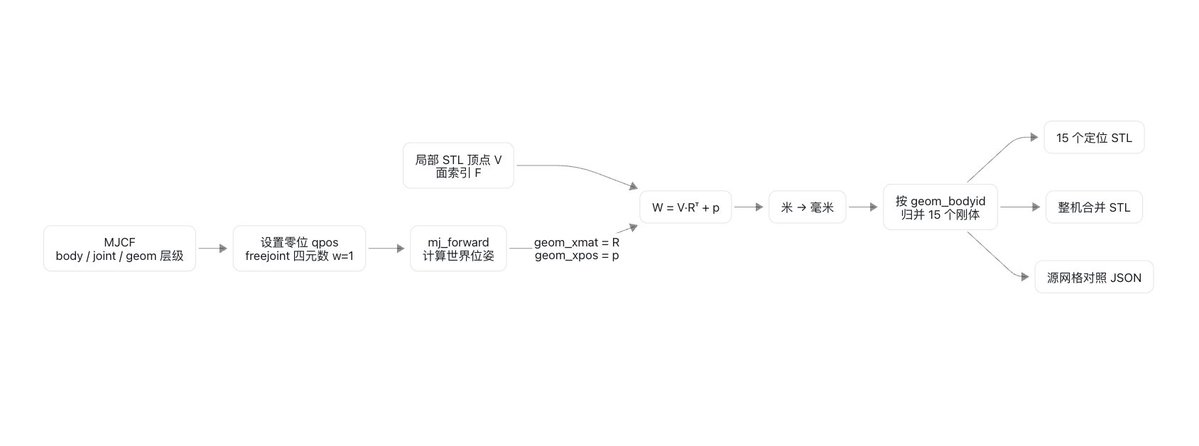

6.4 坐标变换

上游网格的顶点位于各自局部坐标系。直接把 47 个 STL 一起导入 CAD，它们会堆在原点附近，恢复装配必须使用 MuJoCo 在零位前向运动学后给出的每个 geom 世界位姿。

对应的数学关系是：

p_world = R_world_geom · p_local + t_world_geom

第三方导出脚本中的等价实现为：

d.qpos[:] = 0
d.qpos[3] = 1.0                 # freejoint: qw = 1
mujoco.mj_forward(m, d)

mid = m.geom_dataid[g]          # 此处 g 已筛选为视觉 mesh geom
va, vn = m.mesh_vertadr[mid], m.mesh_vertnum[mid]
fa, fn = m.mesh_faceadr[mid], m.mesh_facenum[mid]
V = m.mesh_vert[va:va + vn]     # 编译后的顶点，不是另读的原始 STL
F = m.mesh_face[fa:fa + fn]     # 对应的局部面索引
R = d.geom_xmat[g].reshape(3, 3)
p = d.geom_xpos[g]
W_mm = (V @ R.T + p) * 1000.0
triangles_mm = W_mm[F]

脚本只选择 geom_group == 2 的视觉网格，并按 geom_bodyid 分组。

这一选择适合生成外观装配图，不代表碰撞几何、关节标记或工程基准已经被写入导出的 STL。

6.5 重现装配图与定位 STL

第三方脚本有一套独立于 RL 训练环境的轻量依赖。进入 microduck-replica 后，先建立虚拟环境：

python3 -m venv .venv
source .venv/bin/activate
python -m pip install mujoco numpy pillow

然后在仓库根目录执行：

# 拉取官方 microduck_rl 与 microduck 仓库
bash scripts/fetch_upstream.sh

# 从 robot_allcollisions.xml 重新渲染 7 张装配图
python scripts/render_assembly.py upstream/microduck_rl assembly-drawings

# 导出 15 个刚体分组 STL、整机 STL 和零件对照表
python scripts/export_assembly_stl.py upstream/microduck_rl cad

应看到脚本正常退出，cad 中同时存在 15 个分组 STL、00_Microduck_整机装配体.stl 和 零件对照表.json。

脚本依赖 mujoco、numpy 和 pillow，渲染还需要可用的 OpenGL 离屏上下文。

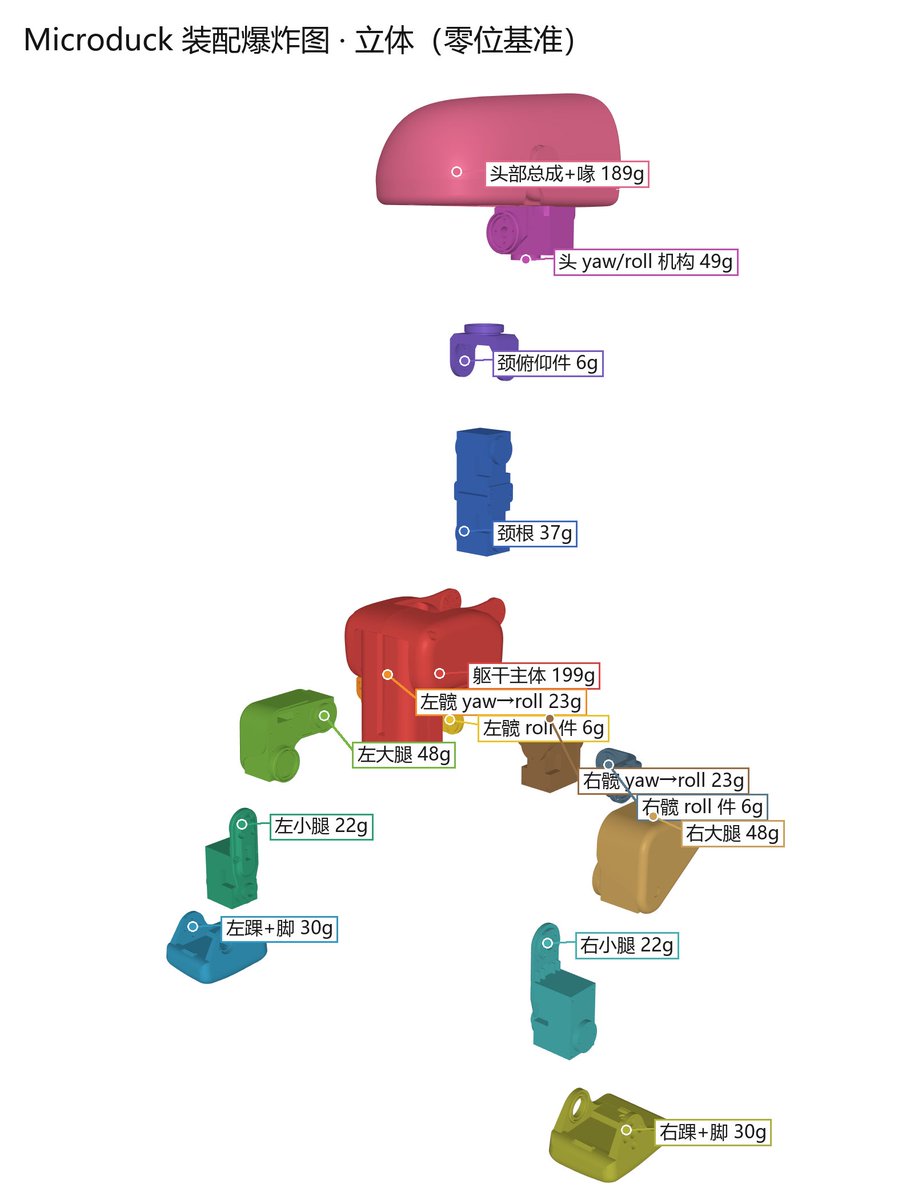

爆炸图不是从 CAD 约束自动生成的。第三方渲染脚本沿每个 body 的父链累加偏移，并以约 48 mm 的步长将链末端逐级移远。它表达的是运动学层级，不是实际拆装方向、螺丝抽出方向或线束拆卸顺序。

6.6 从定位 STL 建立可编辑 CAD 装配体

按以下步骤把第三方转成自己的工程装配：

1. 将 01–15 的定位 STL 一次性导入，保持原始毫米单位和导入变换不变；

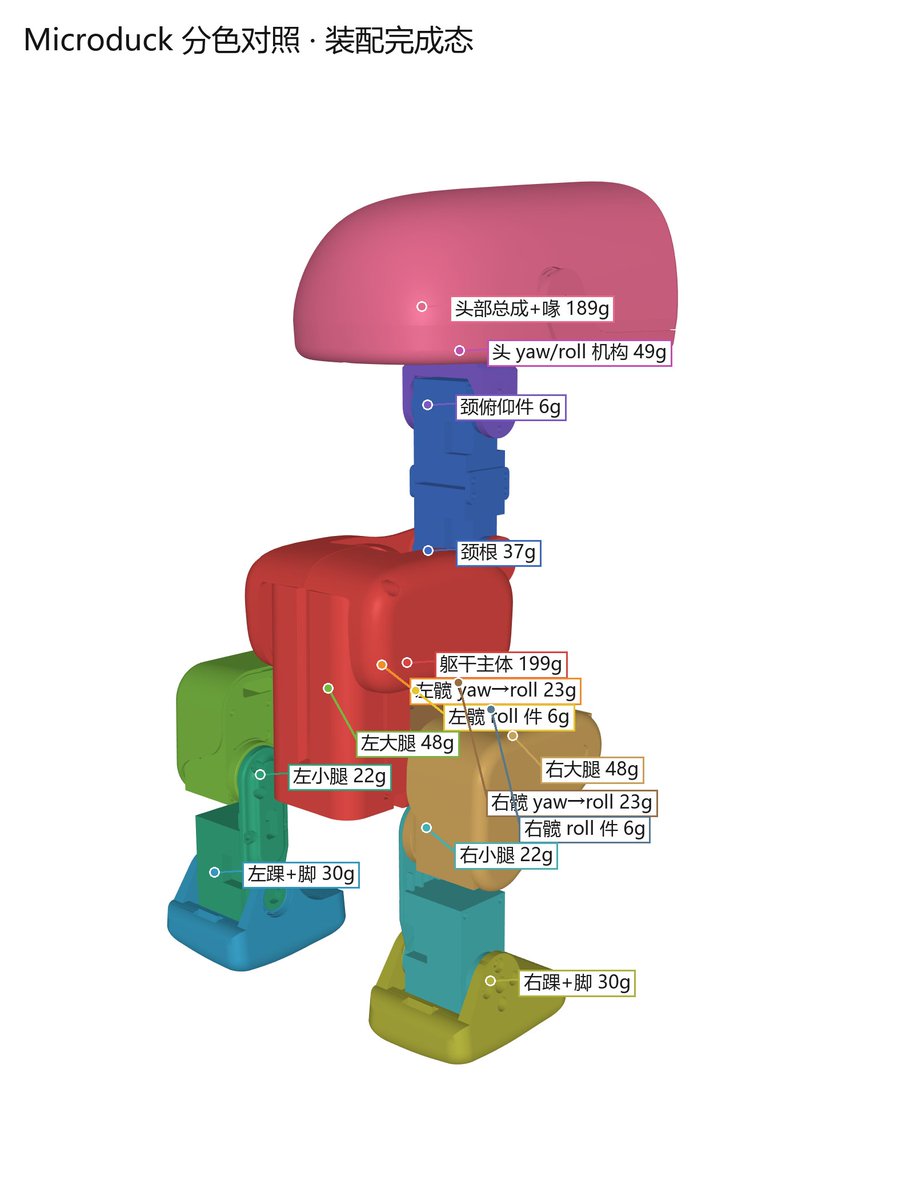

2. 用 07_分色对照_装配态 .png 和 零件对照表 .json 检查是否有漏件、镜像错误或单位错误；

3. 把每个网格转换为独立 mesh/body，仅把它当作外形参考；

4. 从 MJCF 重新创建 14 个策略旋转副，并单独创建嘴部机构；

5. 在每个 joint 的 pos 建局部坐标系，以 axis 定义旋转轴，以 range 定义运动限位；

6. 用参数化实体重画舵机支架、轴承座、壳体分缝、连接器孔和紧固件结构；

7. 将视觉网格隐藏，只保留重画后的可制造零件做干涉和运动检查；

8. 为每个总成建立质量、材料、版本和实测偏差属性。

若需要从 MJCF 计算 CAD 中的关节基准，可使用：

T_world_body = T_world_parent · T_parent_body(q=0)
p_world_joint = p_world_body + R_world_body · p_body_joint
axis_world_joint = R_world_body · axis_body_joint

定位 STL 本身不保存 joint pos、axis 或 range，所以只把网格导入 CAD 并不能得到可运动装配，必须同时读取 MJCF 关节定义。

6.7 从仿真网格到可打印工程件

定位网格进了 CAD，只说明恢复了模型里的摆放关系，还要检查哪些是真正需要制造的零件。先恢复 joint 基准和限位，再检查承力件的舵机、轴承和紧固件配合；单关节试片通过后，再做腿部和头颈总成。

本次按当前模型的视觉实例分类，结构类网格有 30 类、36 个实例；这是装配模型的核对口径，不是已确认的生产 BOM。数量重复的六类为 yaw2roll、bearing_roll、hip_l、upper_leg_rigidity_plate、leg、neck，各两件，其余结构类各一件。第三方打印清单中的 41 件与这份模型不一致，不能直接照抄。它也不包含足够的螺钉长度、垫片、线束与工艺信息。

建议把重新生成的 JSON 整理成自己的制造清单，逐项列出“网格名—所在刚体—实例数—制造/采购—材料—版本—配合结果”，不要以孔洞数量反推螺丝采购量。

真正的工程件还缺这些内容：

• STL 网格修复、封闭和合理减面；

• XL330 本体、舵盘、从动轴承和紧固件的真实安装界面；

• 热熔螺母、嵌件、螺钉头和工具操作空间；

• 轴承座压配或间隙配合公差；

• 关节全行程线束弯曲半径、夹线风险和连接器拔插空间；

• 壳体分件、打印方向、支撑面和层间受力；

• 软限位之外的物理止挡以及摔倒碰撞路径。

第三方紧固件分析可以作为孔型调查的起点，但孔径统计不能自动确定每一颗螺丝的长度、材料、锁紧方式和装配顺序。

6.8 单关节试制

至少验证：

1. XL330 能否装入

2. 输出轴与从动轴承是否同心

3. 舵盘和外壳是否干涉

4. 螺丝刀是否有实际操作空间

5. 舵机线是否能转弯并承受全行程

6. 正负限位是否与 MJCF 一致

7. 连续摆动后孔位是否松动

8. 摔落冲击是否会沿层纹劈裂

6.9 质量与质心

对每个装配总成单独称重，并记录：

• 左/右腿各段质量

• 躯干质量

• 头部与嘴部质量

• 电池、主控、HAT 和线束质量

• 整机质心位置

结构从约 800 g 增长到 1.2 kg，不是小误差，而是另一套执行器和动力学系统。若质量或质心明显改变，应更新 MJCF 并重训，不要只提高动作缩放硬顶。

6.10 材料选择

• 尺寸验证件：PLA

• 第一版可用结构：PETG、ABS 或 ASA

• 高负载关节：考虑 PA 或纤维增强材料，但先验证层间强度

• 轴承座：按实际打印机和材料做公差样条

• 螺纹位置：优先热熔螺母或贯穿螺栓，不要依赖薄壁塑料直接攻丝承受冲击

• 足底与软嘴：分别核对摩擦、柔性和连接方式，不应与承力结构统一用一种硬料打印，更换足底材料后须重测接触摩擦

7. 电源与 Dynamixel 总线

机械件能装起来后，电气系统仍应先留在台架上。RPI Robot HAT 把主控供电和 Dynamixel 物理接口集中到了一块板上，但它不会替你解决舵机选型、电池保护和整机瞬时电流。

Dynamixel 允许多颗舵机共用一条数据线，每颗设备仍要有唯一 ID。先把 HAT 或等效接口、1 Mbps 批量读写和限流供电跑稳定，再把 15 个舵机塞进狭窄的机身，后续排查会轻松得多。

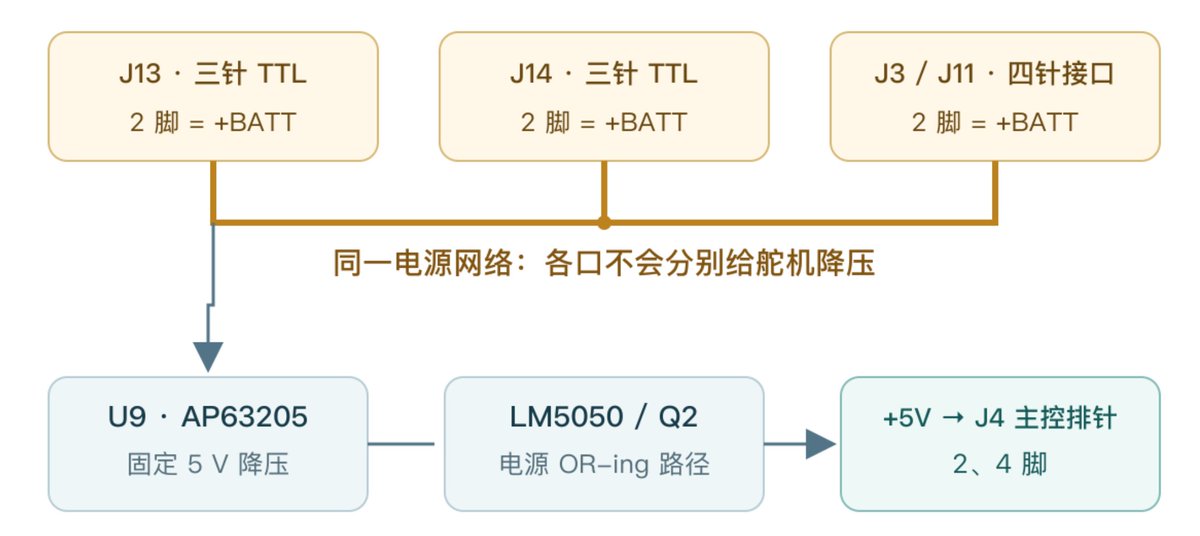

7.1 先看清 HAT 上哪些电源脚相通

电源设计最容易混淆三件事：电池电压、舵机供电电压、主控的 5 V。HAT 没有把每个 Dynamixel 插口变成独立稳压输出。

下面是核对的 C1 PCB 电源网络关系，用于解释原理，不是可以照接的 DIY 接线图：

把电池接到一个电机口，再把低压舵机接到另一个口，不会自动给舵机降压。两种不同电压源也不能分别接入这些共网端口。图中的电源转换支路面向主控，不是 15 个舵机的独立稳压器。

官方 HAT 资料标注 5–28 V 输入，但 U9 是固定 5 V 的降压芯片，不是升降压芯片。若前级仅提供 5 V，考虑芯片、开关路径和线束压降后，不能据此保证主控端仍有稳定的 5 V。C1 的 LM5050/Q2 电源 OR-ing 路径也不代表所有端口都有完整反接保护。TH1 位于 TTL 数据路径，不是电机电源上的限流器。

7.2 DIY 供电与运行时必须一起适配

市售 XL330-M288 手册规定 3.7–6.0 V，推荐 5.0 V。满电 2S 电池约 8.4 V，不能直接接给它。另一方面，官方 RL 执行器模型使用 6.5–8.2 V 的电压随机化，运行时也把舵机回报电压当作 2S 电池电压。现有材料不足以解释实物版本是否有特殊舵机或其他电源安排。不要用仿真参数覆盖器件规格。

给舵机加稳压只是第一步。当前运行时以 6.6 V 为空电量、8.2 V 为满电量，默认开启 safety.battery_empty_shutdown。若舵机改为 5 V，未适配的程序会把正常母线判为空电池，进入坐下后关机或直接解除扭矩并关机的路径。第一个有效读数就能作为电压平滑器初值，不应期待必有十秒缓冲。

制作前要落实以下四项，并在台架上联合验证：

1. 分别定义电压域。 列明电池、舵机、主控及传感器的实际输入范围、额定与瞬时电流；若保留 C1，明确怎样与其共网电源脚兼容。本文不提供未经验证的割线、改焊或并接方案。

2. 分别测量电池和舵机母线。稳压后的 5 V 不再代表电池剩余电量，需要独立电池测量与对应的欠压处理。只降低软件阈值或永久关闭保护，不能恢复正确的电量估算。

3. 对齐模型中的全部电压假设。 修改 BAM 的实际工作电压、随机化范围和最低电压等参数，并验证响应。运行时的 policy.voltage_adapt 默认关闭，若启用，还要处理其 6.0–9.5 V 钳位与标称电压假设。

4. 实测瞬态。分别观察舵机启动、多个关节同时动作和电源切换时的舵机母线、主控 5 V、远端压降与温升，再继续整机装配。

选择电源时按多舵机启动及堵转瞬态考虑线径、连接器、保险和物理断电。控制与传感器接口按设计共地。首次使用限流台架电源，不直接接电池。C1 生产配置不是 NP-F550 充电板，电池应使用匹配的独立充电方案。

本次没有完成适配市售 XL330 的整套电源、电池检测和 C1 改接实物验证。在这些项目完成前，可以继续做仿真、CAD 与独立单舵机测试，但不要把 5 V 舵机 + 原版默认运行时当作已经验证的整机方案。

7.3 总线物理层

当前官方基线：

• 接口：TTL 半双工

• 数据线：单线

• 数据逻辑：3.3 V TTL（ROBOTIS 标注 5 V tolerant）

• 协议：Dynamixel Protocol 2.0

• 速率：1,000,000 baud

• 端口：/dev/ttyS2

这里的 3.3 V 指数据线逻辑电平，不是舵机供电电压。官方 HAT 同时做出了三针 TTL 和四针 RS-485 Dynamixel 接口，Microduck 的 XL330 应接三针 TTL 端口。普通 USB-UART 的 TX、RX 两线直接并接不能代替半双工接口。如果不用官方 HAT，需要正确的收发或自动方向电路，并确认高阻态、上拉和电平兼容。

7.4 台架顺序

1. 只给 HAT 或等效板上电，不接舵机，测量主控 5V 并确认没有异常发热；

2. 启动 Radxa，确认 /dev/ttyS2 空闲；

3. 通过 TTL 端口接一颗舵机，读取型号、ID、位置、电压和温度；

4. 设置唯一 ID，并验证 1 Mbps；

5. 增加第二颗并做 sync_read；

6. 扩展到一条腿；

7. 扩展到 15 颗；

8. 最后加入 ID 200 的 IMU 板。

前几步使用独立的 Dynamixel 调试工具，并保持 robotd 停止。每次只增加一个变量。

8. IMU 到 Dynamixel 桥接

行走策略除了关节位置，还必须知道机器人正在向哪边倾斜。Microduck 没有让主控通过另一条 USB 或 I²C 路径单独读取运动 IMU，而是把 IMU 包装成一个 Dynamixel 从设备，与舵机共用同一条总线。

这里需要完整的传感器、桥接电路和固件，不是一块裸 LSM6DSV16X 模块。现有第三方 microduck-replica 提供原理图、PCB 工程、STEP、板框 DXF 和接线表，可以在这份设计上继续评审与开发，不必从空白开始。

8.1 运行时接口

imu_to_dxl v2 作为 ID 200 的 Dynamixel 从设备，与 15 个舵机在同一次 sync_read 中返回数据。控制环从地址 124 开始读取 12 字节，源码以半开区间 124–136 表示，末地址 136 本身不属于数据块。

当前路径使用 LSM6DSV16X 的 SFLP 姿态融合，12 字节块包含三轴陀螺和压缩的四元数分量。

当前运行时默认把传感器原始轴映射为躯干轴 [+raw_z, +raw_y, -raw_x]，并等待至少 25 个有效融合姿态样本后才把 IMU 标为就绪，约相当于 100 Hz 下的 0.25 s。替代板若安装方向不同，应修改安装四元数或固件映射，而不是在策略输入端临时交换数组槽位。

8.2 兼容板的数据路径

LSM6DSV16X 由小型 MCU 通过 SPI 或 I²C 读取，MCU 把陀螺和 SFLP 四元数打包到地址 124 开始的 12 字节区间，再以 ID 200 的 Dynamixel Protocol 2.0 从机身份接入半双工 TTL 总线。

需要落实板上稳压与逻辑电平、MCU 固件、Protocol 2.0 CRC 与字节填充、Sync Read 的回复顺序、寄存器一致更新及安装方向。

可以参考设计如下表，MCU、缓冲器、电源器件和板框不是从官方实物完整确认的 BOM。

安装时，运动 IMU 应与 trunk_base 刚性连接，不能装在会相对躯干转动的头部后仍沿用躯干观测。

8.3 验收条件

• 1 Mbps 下连续运行至少一小时无 CRC/超时错误

• 50 Hz 下每个样本都更新

• 静止时陀螺零偏稳定

• 旋转方向与仿真坐标系一致

• 直立时 projected_gravity 接近运行时期望

• 四元数归一化且无 NaN

• 翻转和跨越四元数符号时不产生突跳

• 上电后在姿态融合尚未稳定时明确报告“未就绪”，不要伪造零姿态

如果暂时无法实现这块板，可以先在台架上用 FakeIo 或修改后的传感器后端验证软件，但这不代表真机策略已经可用。基本行走不能长期依赖与训练模型不匹配的 USB IMU 临时方案。

9. 主控、Linux 与运行时

硬件总线稳定后，再把控制权交给 Radxa Zero 3W 上的官方 Rust 运行时。主控板负责启动系统服务、独占 UART、读取设备、运行 ONNX，并向上层应用提供控制接口。

本阶段先验证操作系统和守护进程，不加载真实行走策略。这样可以把 Linux 配置问题与机器人动力学问题分开。

9.1 开发板路径

官方开发文档当前要求在 Radxa Zero 3 上使用 Armbian 26.2.1 Minimal。官方 roadmap 记录了 Radxa Zero 3W 上的实际行走 bring-up。

由于官方安装文档和发布系统仍在演进，第三方复刻者应先阅读当前仓库中的：

docs/robot/install-dev.md
docs/robot/cheatsheet.md
docs/design/architecture.md
docs/design/robotd-design.md

不要只执行旧教程里的安装命令。开发构建可能涉及签名密钥、发布通道和官方板卡假设。

9.2 刷写并配置开发板

用 Armbian Imager (https://www.armbian.com/radxa-zero-3/) 选择 Radxa Zero 3 和 Armbian 26.2.1 Minimal。

为了与下面的命令和默认路径一致，建议在 Imager 的 profile 中把用户名设为 radxa，并填入 Wi-Fi 和密码。如果选择其他用户名，后文所有 radxa 和 /home/radxa 都要相应替换。

首次启动并接入网络后，从电脑写入 SSH 公钥：

ssh-copy-id radxa@<开发板_IP>

下面的脚本必须从电脑上的 microduck 仓库根目录运行，不要在开发板上运行：

./scripts/provision-board.sh \
  --pause-btd-on-pair \
  --name <机器人名称> \
  radxa@<开发板_IP>

脚本会通过 SSH 传送开发密钥、配置系统、处理重启并在最后执行健康检查。--pause-btd-on-pair 用于规避部分 AIC8800 无线模块在手柄首次配对时的冲突。如果不使用手柄，它不影响基础行走闭环。仓库公开时通常不需要 DUCK_TOKEN。

配置结束后登录开发板并确认版本与服务状态：

ssh radxa@<开发板_IP>
robotctl version
robotctl health

9.3 HAT、GPIO 与设备树

官方 HAT 通过 40 针排针连接 Radxa。基础行走使用 UART2 驱动 Dynamixel TTL 总线，音频、BMI088 和外接 ToF 还会用到 I²C/I²S。

不要把插在 40 针排针上理解成系统一定会自动识别全部外设：当前生产文件中的 HAT EEPROM 位置未装，设备树 overlay 仍要由安装流程明确配置。

如果只验证行走，先让 UART2 和 TTL 总线工作，不要同时引入音频与 ToF。需要启用 HAT 的 I²C 外设时，再按当前 microduck 仓库的 overlay 和安装脚本配置。Radxa 的 I²C3 引脚复用会影响 USB-C PD 协商，不能照搬普通树莓派 HAT 教程。

9.4 UART2 登录控制台冲突

Armbian 默认可能在 /dev/ttyS2 启动 serial-getty，占住舵机串口。官方文档明确记录了这个问题。

先检查：

sudo fuser -v /dev/ttyS2

若确认为登录控制台占用，再禁用：

sudo systemctl mask --now serial-getty@ttyS2.service

不要在不知道占用者是谁时盲目停止系统服务。

9.5 总线独占

robotd、旧 runtime、调试脚本和 USB 适配器不能同时控制同一条串口。两个进程交错发送包会表现为随机硬件故障。

调试原则：

• 运行 robotd 时关闭其他舵机工具

• 用独立初始化命令前先停止守护进程

• 不要让系统登录控制台重新启用

• 所有维护脚本都应显式获取独占权

9.6 假硬件验证与无策略验证

--fake 不打开真实电机总线。--no-policy 只是取消策略加载，单独使用它仍会走真实硬件路径。

下面是在已安装 daemon 的开发板上进行假硬件检查的示例。先保持实体电机电源断开，并停止可能占用默认 socket 的真实 robotd 服务

sudo systemctl stop robotd
sudo /opt/robot/daemon/current/bin/robotd --fake --no-policy

在另一个 SSH 窗口读取状态：

robotctl health
robotctl monitor

检查 daemon 能否启动、接口能否读取、循环是否运行。fake 数据不是仿真动力学结果，也不能证明 IMU、真实串口或步态已通过。

结束时用 Ctrl+C 停止前台程序。只有第 7、8、10 章的电源、IMU 与单舵机准备完成，才重新交给真实 robotd 服务接管总线。无策略真硬件测试也要满足这些条件，不要把删掉 --fake 当作无风险的下一步。

10. 舵机编号、零位与整机校准

同一份策略只有在仿真和真机共享同一套“零点与正方向”时才有意义。校准不是让机器人看起来大致站直，而是建立舵机编码器读数、机械安装角和 MJCF 关节角之间的准确对应。

建议从单颗舵机开始，再校准一条腿，最后处理完整的 15 设备总线。任何方向错误都应在低幅度、无负载状态下发现。

10.1 单颗舵机配置

先把其他舵机全部从台架断开，使用与 XL330 相容的独立 Dynamixel 调试接口和工具，例如 ROBOTIS 的 DYNAMIXEL Wizard 2.0。按所购型号手册扫描当前 ID、波特率和固件版本，不要默认新舵机已经是本文所需的 1 Mbps。

关闭扭矩后，按手册设置位置控制模式、ID 和通信参数。EEPROM 项目的写入条件与 RAM 项目不同。每配置一颗，单独重新连接验证，再贴上第 2.1 节的 ID 标签，最后才并回总线。不要让多颗默认同 ID 的舵机一起接受广播配置。

建议逐颗保存以下记录：型号／固件、原 ID 与新 ID、1 Mbps 通信结果、工作模式、返回延迟、软限位、方向、零位以及小角度测试结果。

官方启动代码会校验并校正 return_delay_time=0、baud_rate=3（1 Mbps）、pwm_slope=255、shutdown=52 等少数项。

10.2 无负载方向测试

方向测试应在完整连杆安装前完成。对每个关节执行很小的正向命令，核对：

• 仿真中正方向

• 真实舵机正方向

• 编码器读数方向

• home pose

• 机械限位

• 左右镜像关系

10.3 home pose

home pose 是策略输出的参考中心：

target = home_pose + action_scale × action

运行时把原始位置计数转换为：

q（rad）= 2π × raw / 4096 − π

在这套读数约定下，raw=2048 对应 q=0。它并不会自动证明连杆此时已与 MJCF 的零角装配一致。舵盘安装、机械方向和任何零位配置都要一起核对。

如果某个关节零位偏 5°，策略看到的是在正确位置，真实机械却已偏离。它会用其他关节补偿，常见结果是抖动、歪站、膝盖过热或一迈步就倒。

10.4 整机缓慢回到 home pose

机器人必须先固定在吊架或支架上。确认 15 个舵机和 IMU 状态正常后，用官方命令给关节上电，并在约两秒内渐变到 home pose：

sudo robotctl robot init

这条命令会移动所有关节，而且不需要加载策略。若方向、零位或机械干涉有任何异常，立即断电。完成检查后，用下面的命令解除扭矩：

sudo robotctl robot relax --yes

relax 后机器人会失去支撑并倒下，所以必须先由支架或手稳妥承重。这两条命令都通过 robotd 访问总线，不要同时运行另一个舵机调试程序。

10.5 校准验收

• 断电后手动摆到 home pose，左右结构应对称

• 读取的 14 维关节位置应接近训练定义

• 所有关节在小范围运动时无碰撞

• 嘴部 ID 34 可单独运动，不影响策略索引

• 15 颗舵机温度、电压和位置都能读到

• IMU ID 200 的样本连续更新

• 总线 50 Hz 连续运行一小时无持续丢包

11. 训练、导出与部署策略

机械质量、舵机、电压和控制频率与模型对齐后，才能把仿真策略迁移到真机。

训练得到的 checkpoint 不能直接交给 Rust 运行时。需要通过官方导出脚本转换为包含观测归一化的 ONNX 文件。

我们需要完成同一个 ONNX 能在 CPU MuJoCo 中正确复演，并满足真机运行时的输入、输出和延迟要求。

详细资料可参考：

嵌入推文（联网查看）

11.1 选择匹配的模型

第一版应尽量保持：

• XL330 执行器

• 相同的 14 关节顺序

• 相近质量和惯量

• 相同关节限位

• 相同控制频率

• 相同动作缩放和运行时后处理

• 相同 IMU 坐标系和观测单位

11.2 sim-to-real 配置

官方项目还包括：

• BAM M6 的 XL330 电压级执行器模型

• 反电动势

• Coulomb、Stribeck 和负载相关摩擦

• 电池电压随机化

• 负载压降

• 命令延迟

• 摩擦随机化

• 编码器偏差和 IMU 误差

• 可选的 ±1° 回差模型

• 观测噪声与 NaN 防护

删掉这些内容，仿真里的策略可能更漂亮，但真机迁移通常更差。

11.3 检查训练结果

uv run play \
  Mjlab-Velocity-Flat-MicroDuck \
  --wandb-run-path <entity/project/run_id>

观察内容如下：

• 足底是否持续打滑

• 头部是否用作不合理的配重

• 是否通过撞地获取奖

• 关节是否长期贴限位

• 动作是否高频抖动

• 碰撞是否依赖被简化掉的模型区域

11.4 ONNX CPU 复演

uv run scripts/infer_policy.py --walking output.onnx

这一步使用部署用 ONNX，而不是训练 checkpoint，可提前发现导出、归一化和命令布局错误。

11.5 把 ONNX 放到机器人上

先从电脑把策略复制到开发板：

scp output.onnx radxa@<开发板_IP>:/home/radxa/my_walking.onnx
ssh radxa@<开发板_IP>

在开发板上运行交互式配置工具：

sudo robotctl configure

将 policy.walk 指向新文件。写入 /etc/robot/robotd.toml 后，对应配置应为：

[policy]
walk = "/home/radxa/my_walking.onnx"

保存时接受工具给出的 robotd 重启建议，也可以退出后显式重启并检查：

sudo systemctl restart robotd
robotctl version
robotctl health
robotctl monitor

如果模型路径错误、ONNX 无法加载或输入输出宽度不是 61/14，robotctl health 会报告异常。修复前不要给机器人上扭矩。再次运行 sudo robotctl configure，在 policy.walk 上按 u 恢复默认值，即可重新使用随官方 release 提供的策略。robotctl monitor 会持续显示实时状态，按 Ctrl+C 退出。

11.6 部署检查

• ONNX 输入 [1,61]

• ONNX 输出 [1,14]

• 由官方导出脚本生成

• 观测归一化器已烘入

• 14 个动作顺序正确

• 嘴部槽位不会吞掉右腿 action 9

• home pose 与真机零位一致

• action scale 与策略版本一

• 运行时滤波与训练/官方配置匹配

• 推理 warm-up 成功

• 单次推理稳定小于控制周期预算

• 任何 NaN 或非有限目标都会被拒绝

策略本身不内嵌动作 EMA，头部和腿部低通位于运行时后处理链。

12. 分级真机调试

第一次真机测试的目标不是行走，而是逐层排除错误。先验证一颗舵机，再验证一条腿、完整总线、IMU、home pose 和离地策略。只有前一级结果正确，才让机器人承担更多重量和自由度。

把“接线错误、索引错误、零位错误和策略不匹配”分开处理，避免整机摔倒后只能猜测原因。

12.1 十级调试顺序

任一级出现方向、限位、供电、温升、时序或通信异常，都应停在该级修复，不要带着已知问题进入下一阶段。

推荐顺序：

Test 1：单舵机

读取位置、速度、电压、温度，做 ±5° 小运动。

Test 2：一条腿

卸载或悬空，验证五关节顺序、方向和限位。

Test 3：15 舵机在线但扭矩关闭

确认每个 ID 唯一，状态读取稳定。

Test 4：加入 IMU

确认 16 个设备一次 sync_read 能稳定运行，姿态方向正确。

Test 5：缓慢回 home pose

机器人固定在吊架上，使用缓慢插值，观察是否有反向或干涉。

Test 6：脚离地运行策略

检查动作顺序、幅度和对称性。此时不能判断平衡性能，但能发现严重映射错误。

Test 7：双脚接触、外部扶持

只加载站立策略，逐步增加支撑负载。

Test 8：保护绳下独立站立

地面铺软垫，急停在手边，先测试 5–10 秒。

Test 9：扶持行走

小速度命令，记录 IMU、关节、action、目标和总线时序。

Test 10：短距离自由行走

从 0.2 m 开始，不以“一米”作为第一次目标。

12.2 调试日志

先用 robotctl monitor 观察实时状态；需要保存机器可读日志时，可以使用：

robotctl monitor --json --hz 50 > run.jsonl

最少记录：

• 61 维 observation

• 14 维 action

• 15 个目标位置

• 15 个实测位置和速

• IMU 原始块与投影重力

• 母线电压

• 各舵机温度

• 控制周期、读写耗时和丢包

• 视频

没有日志的摔倒只能重看视频猜，有日志的摔倒可以与 MuJoCo 同步对比。

13. 硬件变化与重新训练

强化学习策略会适应训练模型中的重量、惯量、摩擦、回差和执行器响应。更换舵机、加厚外壳或改变电池位置，不只是机械层面的修改，也改变了策略面对的动力学系统。

小改动先实测并回填模型，当质量、质心或执行器特性明显变化时，应重新训练，而不是只靠增大动作幅度补偿。

以下变化通常会破坏现成策略的迁移条件：

• 换成不同型号舵机

• 关节减速比、速度或力矩曲线变化

• 关节回差变化

• 舵机通信延迟变化

• 整机增重或质心移动

• 腿长、足底形状或摩擦改变

• IMU 安装角度变化

• 控制频率改变

• 位置增益或动作滤波改变

• 电池电压范围改变

正确做法不是只调 action_scale，还要：

1. 测量新硬件

2. 更新 MJCF，质量、惯量、几何、限位

3. 辨识执行器，摩擦、回差、延迟

4. 更新 domain randomization

5. smoke test

6. 重新训练

7. 导出 ONNX

8. CPU 复演

9. 真机扶持测试

14. 常见故障排查

排查时先判断问题属于哪一层：设备是否在线、控制周期是否稳定、关节映射是否正确、仿真与真机是否一致。一次只改变一个变量，并保存修改前后的日志。

下面的表格按“现象 → 高概率原因 → 第一项检查”组织，可作为台架和真机测试时的快速索引。

15. 项目验收清单

不要只用“走起来了”来判断项目是否完成。按下面的清单逐项验收，可以保证仿真、机械、电气、软件和真机结果都能够重复，而不是偶然成功一次。

仿真与训练

• [ ] uv run list-envs 正常

• [ ] CPU 测试通过

• [ ] 64 个环境 / 5 次迭代的冒烟测试通过

• [ ] 策略可在仿真查看器中运行

• [ ] ONNX 由官方脚本导出

• [ ] ONNX CPU 复演正常

机械

• [ ] 关节树和轴线与 MJCF 一致

• [ ] 15 个刚体组与分色装配图、零件对照表.json 一致

• [ ] 在 CAD 中重建了 joint pos、axis 和 range，没有把定位 STL 当作可运动装配

• [ ] 单关节测试件通过

• [ ] 左右腿方向和限位正确

• [ ] 全行程干涉、线束运动包络和工具拆装空间已检查

• [ ] 每个总成已称重

• [ ] 质心和整机质量已记录

• [ ] 线束在全行程不拉扯、不夹线

电气

• [ ] 电源有限流、保险和物理急停

• [ ] 实测舵机母线在所购舵机的数据手册范围内，未依据第三方推测直连 2S

• [ ] 主控 5 V 在舵机动作时稳定

• [ ] 15 个舵机 ID 唯一

• [ ] 1 Mbps 总线稳定

• [ ] ID 200 IMU 连续更新

• [ ] 50 Hz 运行一小时无持续错误

软件与校准

• [ ] UART2 无第二占用者

• [ ] home pose 与实物零位一致未错位

• [ ] home pose 与实物零位一致

• [ ] 关节方向、单位和范围一致

• [ ] robotctl health 可读

• [ ] 策略输入输出形状正确

• [ ] 观测归一化器、action scale 和滤波匹配

真机

• [ ] 吊架下回 home pose

• [ ] 离地运行策略无异常

• [ ] 扶持站立稳定

• [ ] 保护绳下独立站立

• [ ] 小速度扶持行走

• [ ] 短距离自由行走

• [ ] 每次测试有日志和视频
